Simulasi Motor Forward & Reverse menggunakan CX Programmer dan CX Designer

Assalamualaikum.

Hai, sobat listrik.

Perkenalkan, nama saya Andi Maghribi, jurusan Teknik Elektro-Universitas Mercubuana, Jakarta.
Untuk artikel satu ini kita akan membahas tentang bagaimana caranya membuat simulasi atau HMI (Human Machine Interface) menggunakan CX-Designer. Dengan pemrogramman ladder menggunakan CX-Programmer. Dengan simulasi ini diharapkan, kita dapat memastikan apakah ladder yang kita buat pada CX-Programmer dapat bekerja sesuai dengan yang kita inginkan atau tidak sebelum kita download ke PLC.

Kita juga dapat memrogram layar HMI Omron menggunakan software ini. Sehingga kita dapat melakukan pengendalian dan pemantauan alamat bit – bit pada PLC (kecuali bit Channel Input hanya aktif dengan Force ON atau diberi tegangan 24V).  ON/OFF Button dapat digunakan untuk mengaktifkan alamat tertentu dan Bitlamp dapat digunakan dengan untuk memantau kondisi bit yang sedang aktif atau non aktif.

Oke, ga pake lama, ayo kita mulai tahap-tahapnya :

1. Kita buat program laddernya terlebih dahulu. Berikut salah satu contoh leader yang dapat digunakan :



 Gambar 1. Ladder Diagram

2.  Lalu buka aplikasi CX-Designer



Gambar 2. Aplikasi CX-Designer telah berjalan

3. Pertama, kita buat dulu New Project dengan cara klik File - New Project maka akan keluar tampilan New Project. Isi Project Title dan New Project nya sesuai dengan yang kalian inginkan. Kalau sudah klik OK.

Gambar 3. Tampilan New Project

4. Setelah itu akan muncul Dialog 'New Screen'. Ini maksudnya untuk penamaan Halaman yang kan dipanggil selama simulasi. Kita beri nama 'Utama' Lalu Klik OK.

Gambar 4. Tampilan Penamaan Halaman

5. Lalu akan muncul halaman CX-Designer dengan halaman yang kosong. Kemudian kita buat tiga buah push button pada CX-Designer yang mewakili PB FORWARD, PB REVERSE DAN PB STOP (lihat gambar 1) dengan cara klik ikon yang diberi tanda panah tersebut.

Gambar 5. Buat Tiga Push Button.

6. Kemudian double klik pada push button yang kita buat. Lalu akan muncul tampilan seperti pada gambar 6. Pilih Momentary (tanda panah hitam) apabila kita ingin menyimulasikan menggunakan push button. Lalu klik Set1 (yang diberi tanda panah merah). Lalu akan muncul tampilan address setting seperti pada gambar 7.Kita isi sesuai letak address Push Button kita pada ladder diatas. Contoh : untuk PB Forward menggunakan 1001. Maka isikan Word : 10 dan Bit 02. Lalu klik OK dua kali. Lakukan hal yang sama untuk PB Reverse dan PB Stop.



Gambar 6. Tampilan On/Off Button

Gambar 7. Address Setting

 7. Jika sudah selesai, kita buat outputnya. Klik ikon yang diberi tanda panah seperti pada gambar 8. Lalu letakkan di posisi yang diinginkan.



Gambar 8. Output

8. Kemudian kita double-klik output tersebut.Lalu muncul menu properties nya. Klik Set1 (yang diberi tanda merah. Lalu akan muncul tampilan Address Setting seperti pada gambar 10. Kita isi sesuai letak address Output kita pada ladder diatas. Contoh : untuk M.Forward menggunakan 10000. Maka isikan Word : 100 dan Bit 0.



Gambar 9. Bit Lamp

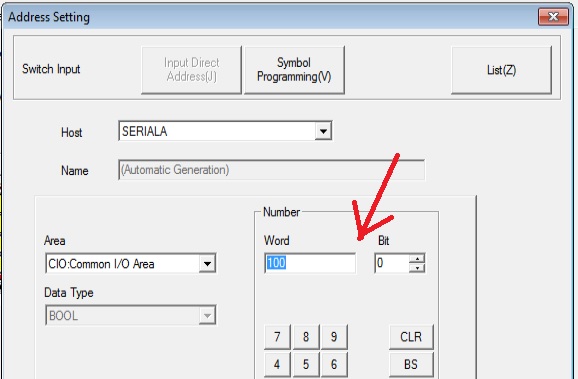

Gambar 10. Address Setting

Apabila kita ingin mengedit warna ketika On dan Off, caranya adalah Klik Color / Shape. Pilih warna merah ketika Off, dan warna hijau ketika On. Seelah itu klik OK, berikut gambarnya :



Gambar 11. Setting warna ketika On dan Off

9.  Jangan lupa beri label pada masing-masing push button dan output. Dengan cara klik ikon yang diberi tanda panah merah. Lalu letakkan di posisi yang diinginkan. Klik dua kali label tersebut, kemudian muncul tampilan pada gambar 13. Isi tulisan yang ingin ditampilkan nantinya pada kolom Label. Untuk merubah Font, Ukuran Huruf dan Warnanya, klik Text Attribute (diberi tanda panah merah). Lalu klik OK.



Gambar 12. Klik ikon Label



Gambar 13. Text Attribute

10. Kita juga dapat menambahkan tanggal dan waktu. Yaitu dengan cara klik (liat gambar 14) ikon Date dan Time yang diberi tanda panah merah. Lalu letakkan pada posisi yang diinginkan. Jika ingin merubah sistem format Tanggal dan Waktunya, klik dua kali. Maka akan muncul tampilan seperti pada gambar 15 dan 16.Kalau sudah, klik OK.



Gambar 14. Ikon Tanggal dan Waktu



Gambar 15. Setting format Tanggal

 Gambar 16. Setting Format Waktu

11. Apabila diperlukan untuk mempercantik tampilan HMI atau simulasi, kita juga dapat menambahkan gambar dengan cara klik ikon Bitmap (diberi tanda merah pada gambar 17). Lalu letakkan di posisi yang kita inginkan lalu klik dua kali. Maka akan muncul tampilan seperti pada gambar 18.  Klik Browse, lalu cari gambar yang diinginkan, lalu klik OK.



Gambar 17. Bitmap



Gambar 18 Bitmap Properties

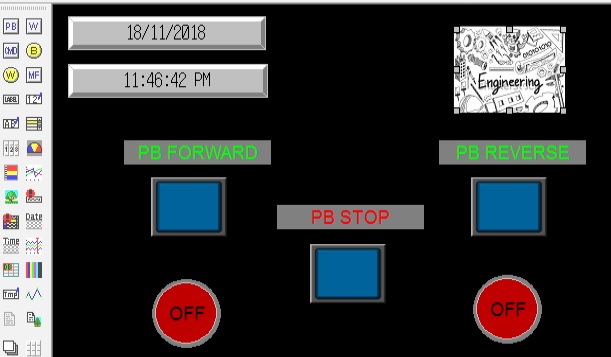

Gambar 19. Contoh Penggunaan Bitmap

13. Sekarang saatnya kita koneksikan CX-Designer dengan CX-Programmer. Sebelum melangkah ke tahap selanjutnya, pastikan program ladder pada CX-Programmer sudah berjalan pada mode Work Online Simulator.

Jika sudah, pada CX-Designer klik Menu Tools - Lalu klik Test. Maka akan muncul pada tampilan seperti gambar 20. Pilih "Connect to CX-Simulator". lalu klik OK.



Gambar 21. Test



Gambar 22. Please wait...

14.  Setelah beberapa saat, tampilan HMI akan muncul. Berikut tampilannya :



Gambar 23. Tampilan HMI

Apabila kita tekan PB Forward maka output MOTOR FORWARD akan menyala, sedangkan apabila kita tekan PB Reverse maka Output MOTOR REVERSE tidak akan menyala. Berlaku juga sebaliknya.

Namun apabila kita ingin pindah ke MOTOR REVERSE, maka kita tekan terlebih dahulu PB STOP, maka MOTOR FORWARD akan mati, dan kemudian baru kita tekan PB REVERSE sehingga MOTOR REVERSE menyala.

Berikut video tuorialnya, semoga dapat membantu :

Sekian dulu tutorial dari saya, semoga dapat bermanfaat untuk kita semua
